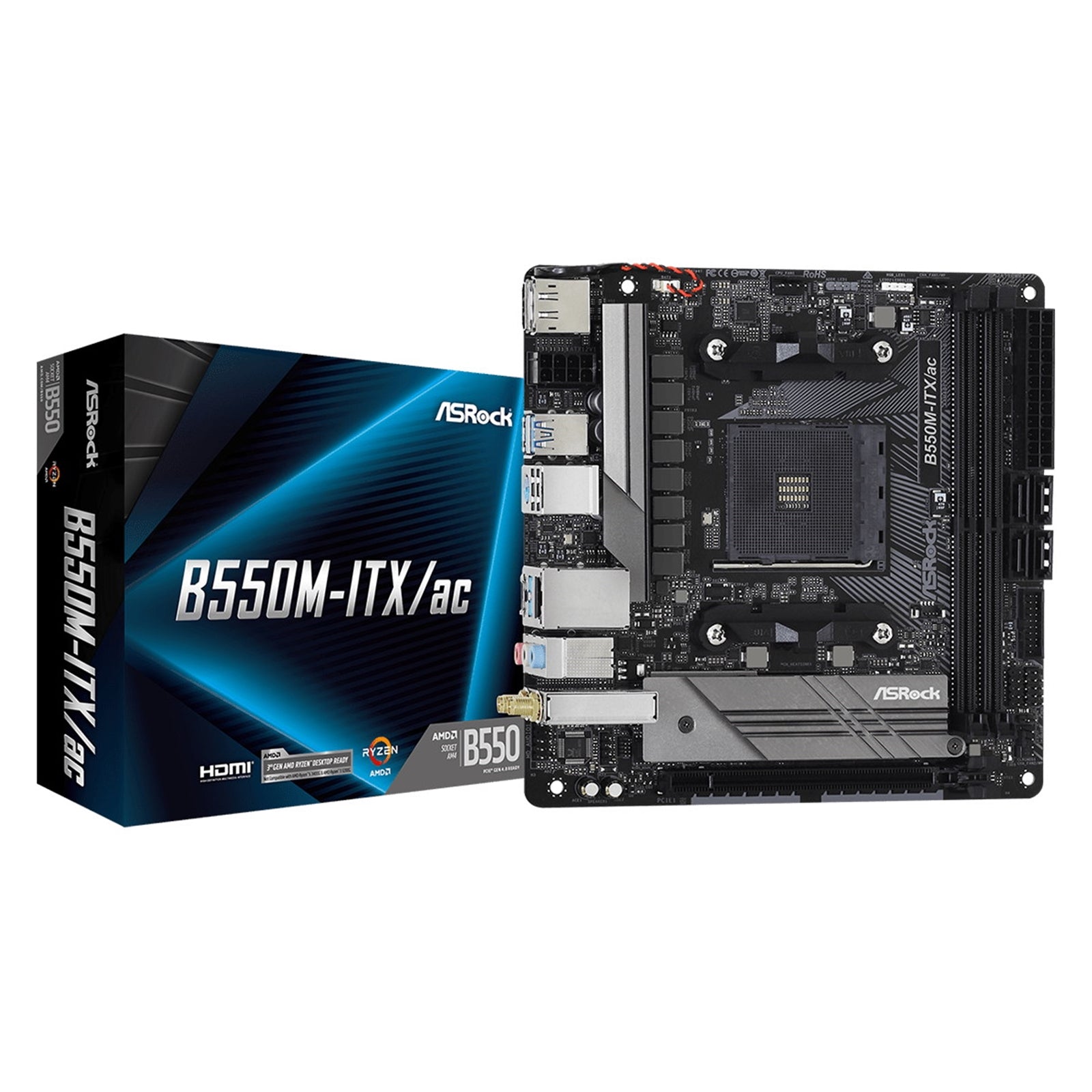

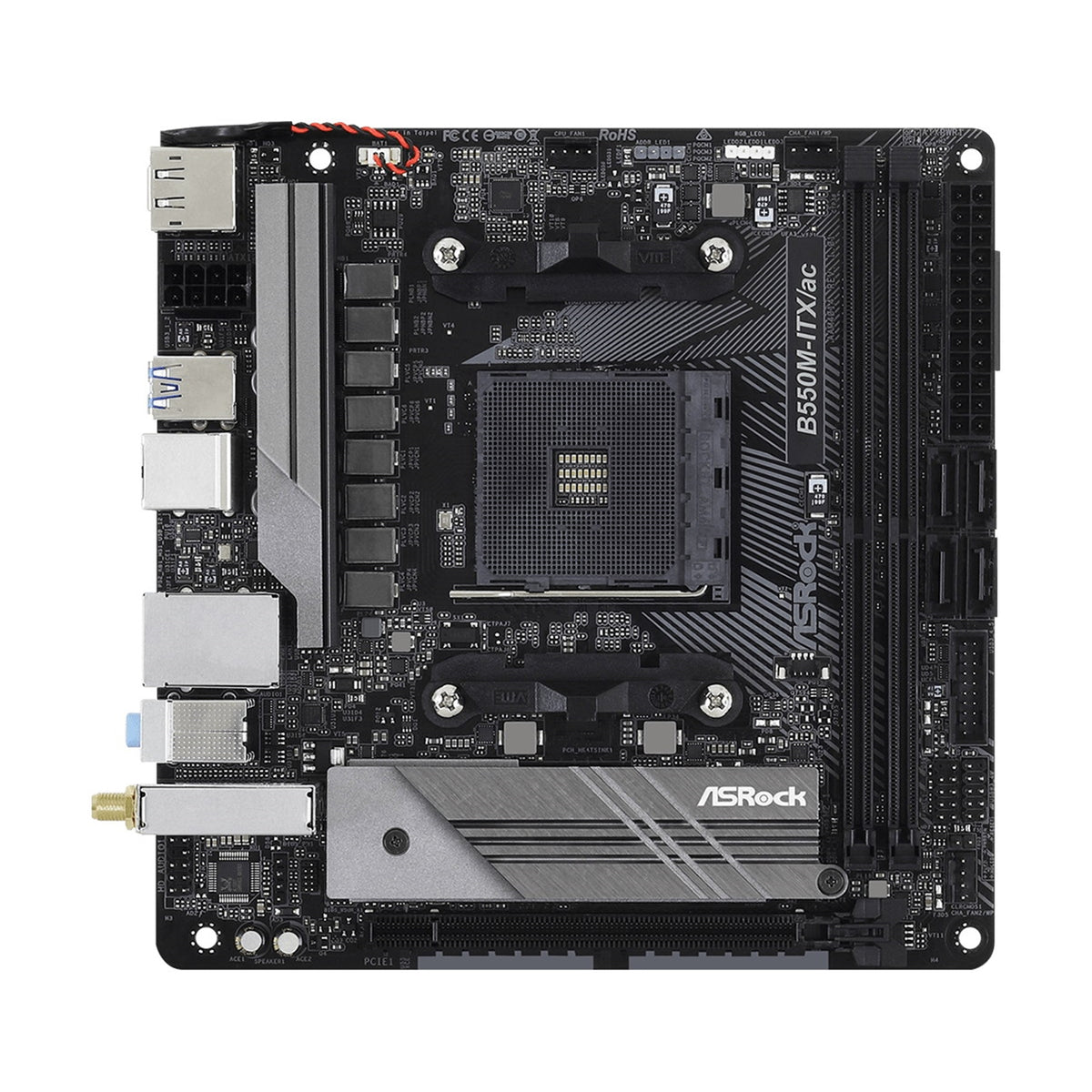

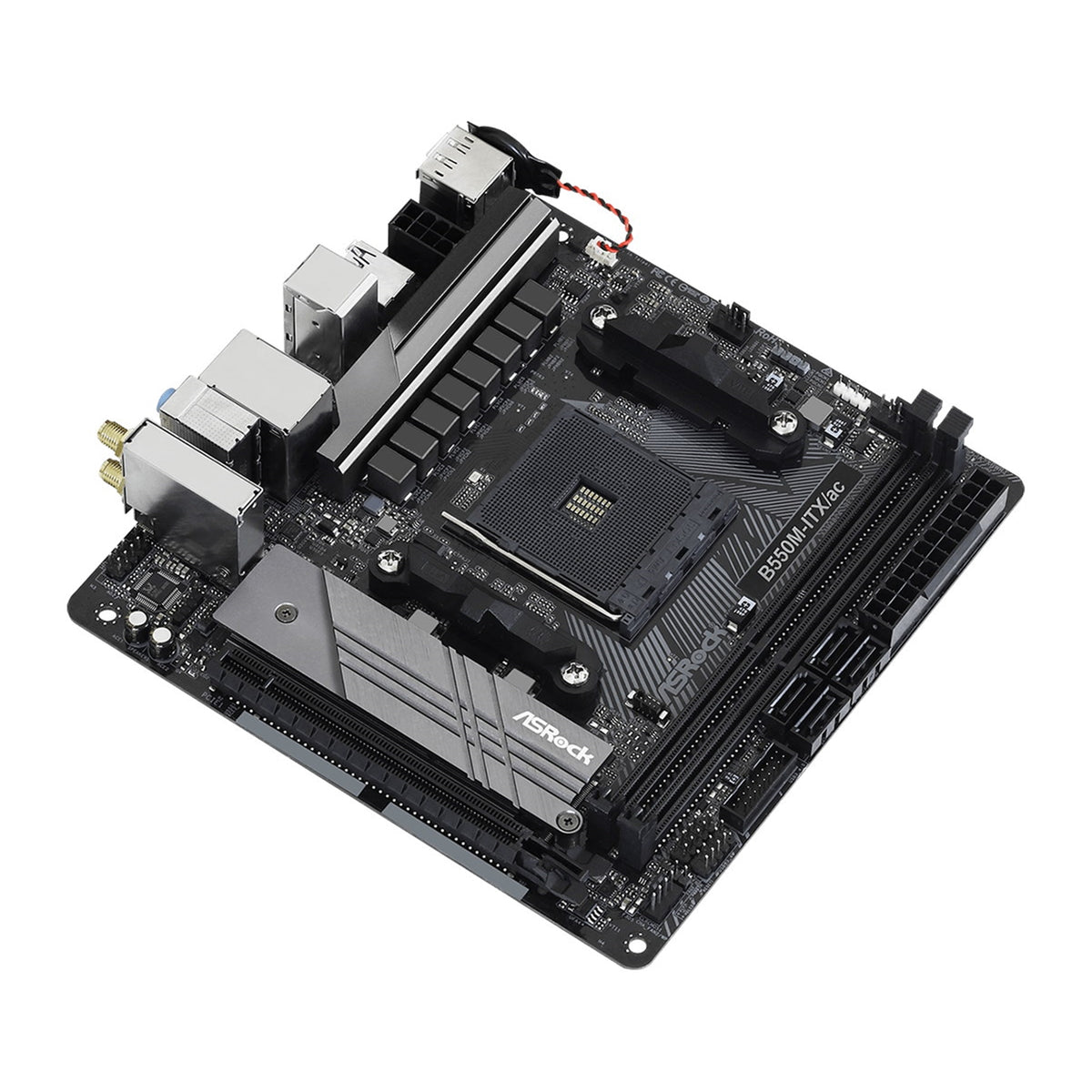

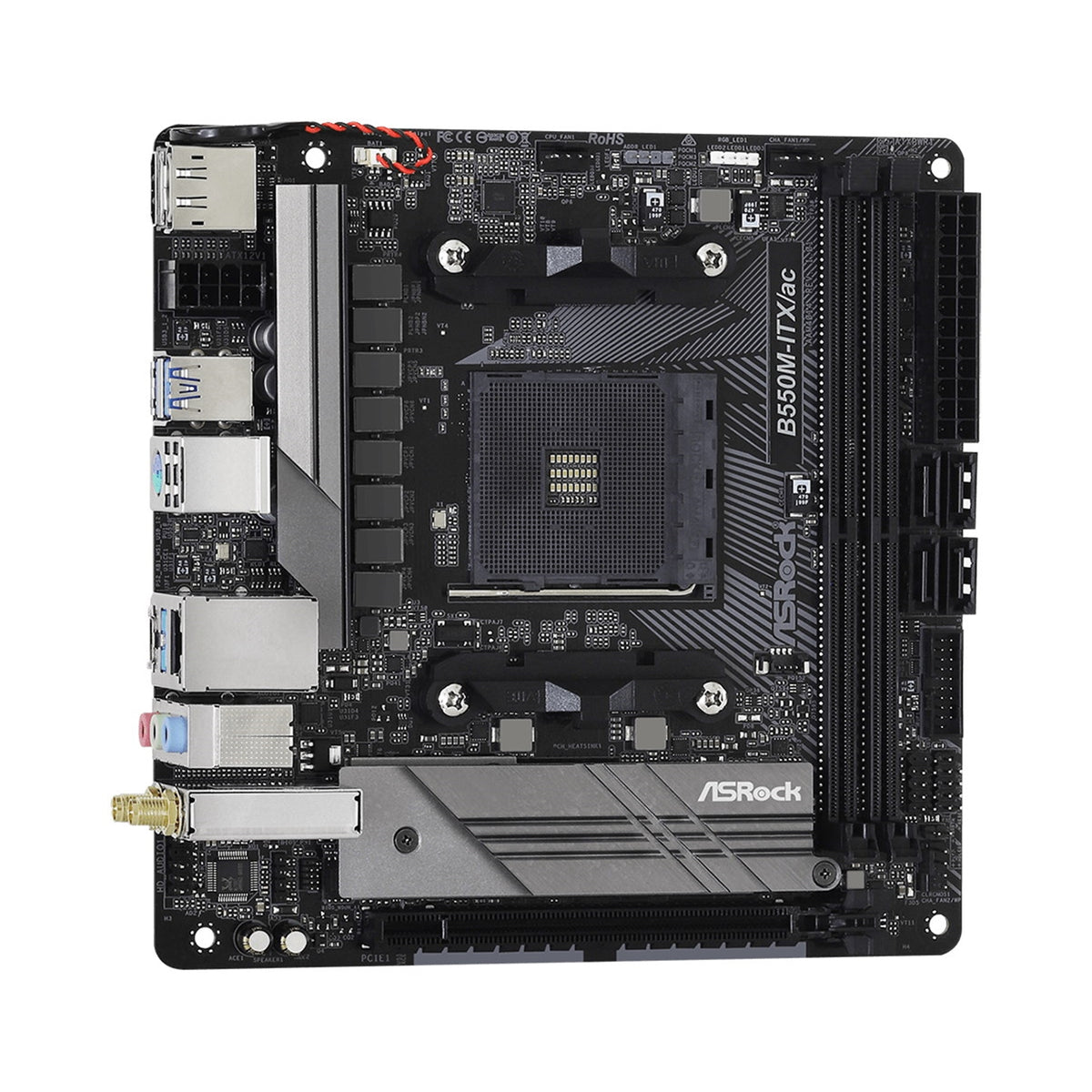

Placa base ASRock B550M-ITX/ac Mini-ITX
La ASRock B550M-ITX/ac es una placa base AMD Mini-ITX diseñada para sistemas compactos de alto rendimiento. Soporta procesadores AMD AM4 Ryzen de 3.ª generación y futuros procesadores AMD Ryzen, memoria DDR4 rápida, gráficos y almacenamiento PCIe 4.0, y Wi-Fi integrado con Bluetooth.
Características principales
- Soporte de CPU
- Compatible con procesadores AMD AM4 Ryzen de 3.ª generación y futuros procesadores AMD Ryzen
- Diseño Digi Power con diseño de 8 fases de potencia
-
ASRock Super Alloy con Premium 60A Power Choke y 50A Dr.MOS
-
Memoria
- Tecnología de memoria DDR4 de doble canal
- 2 ranuras DIMM DDR4, hasta 64 GB
- Admite memoria sin búfer ECC y no ECC
- Admite módulos Extreme Memory Profile (XMP)
-
Las CPU de la serie AMD Ryzen (Matisse) y las APU de la serie Ryzen admiten amplias frecuencias de overclocking DDR4 de hasta 4733+ (OC), según el tipo de CPU
-
Gráficos y pantalla
- 1 ranura PCIe 4.0 x16 (CPU Ryzen) / PCIe 3.0 x16 (APU Ryzen)
- Gráficos AMD Radeon Vega Series integrados en APU de la serie Ryzen
- Dos salidas de gráficos: HDMI 2.1 y DisplayPort 1.4
- HDMI 4K a 60 Hz, DisplayPort hasta 5K (5120x2880) a 120 Hz
-
Compatible con HDR, Deep Color (12bpc), xvYCC, audio HBR, HDCP 2.3 y reproducción 4K UHD
-
Audio
- Audio HD de 7.1 canales con códec de audio Realtek ALC887
-
Soporta protección contra sobretensiones
-
Almacenamiento
- 4 x SATA3 6.0 Gb/s (RAID 0/1/10, NCQ, AHCI, Hot Plug)
- 1 x Hyper M.2 Socket (M2_1)
- Admite módulo M.2 SATA3 de tipo M 2280
- Admite M.2 PCIe hasta Gen4 x4 (64 Gb/s) con Matisse o Gen3 x4 (32 Gb/s)
-
Disipador de calor ASRock Full Coverage M.2 / M.2 Armor para refrigeración de SSD
-
Redes
- Realtek Gigabit LAN (RTL8111H, 10/100/1000 Mb/s) con protección contra rayos/ESD, Wake-On-LAN, PXE y Ethernet de eficiencia energética 802.3az
-
Intel 802.11ac WiFi + Bluetooth 4.2
- Banda dual de 2.4/5 GHz
- Velocidades inalámbricas de hasta 433 Mbps
- Bluetooth de clase II de alta velocidad
-
Conectividad USB
- Total 6 x USB 3.1/3.2 Gen1
- 2 x frontales (a través de cabecera)
- 3 x traseros Tipo-A
- 1 x trasero Tipo-C
- La E/S trasera también incluye 2 x USB 2.0
- Doble USB 3.2 Gen1 (Tipo-A + Tipo-C) en la E/S trasera, hasta 5 Gbps
-
Protección ESD en todos los puertos USB
-
Iluminación RGB
- Polychrome RGB con cabecera RGB integrada y cabecera RGB direccionable
-
Admite tiras de LED, ventiladores de CPU, refrigeradores, chasis y accesorios con certificación Polychrome RGB Sync compatibles
-
Potencia y refrigeración
- Diseño de 8 fases de potencia con componentes robustos y suministro de energía fluido a la CPU
- Enfoque en capacidades de overclocking y bajas temperaturas
- 1 x ventilador de CPU (4 pines)
- 2 x ventiladores de chasis/bomba de agua (4 pines) con control inteligente de velocidad del ventilador
- Monitorización de hardware para ventiladores de CPU y chasis/bomba de agua, temperatura y voltajes
Especificaciones
General
| Artículo | Especificación |
|---|---|
| Factor de forma | Mini-ITX, 6.7" x 6.7" (17.0 cm x 17.0 cm) |
| PCB | Negro zafiro, PCB de fibra de vidrio de alta densidad |
| Diseño | Diseño de condensadores sólidos |
Chipset y BIOS
| Artículo | Especificación |
|---|---|
| Chipset | AMD B550 |
| BIOS | BIOS legal AMI UEFI de 256 Mb con GUI |
| Características | Plug and Play, ACPI 5.1, jumperfree, SMBIOS 2.3, ajuste multivoltaje |
Soporte de memoria (resumen)
- DDR4 de doble canal
- 2 ranuras DIMM, hasta 64 GB
- Amplia gama de frecuencias DDR4 con y sin OC compatibles para CPU Ryzen (Matisse) y APU Ryzen, incluyendo de 2133 a 4733+ (OC), según el tipo de procesador
Ranuras de expansión
| Ranura | Especificación |
|---|---|
| PCIe para CPU Ryzen | 1 x PCIe 4.0 x16 (PCIE1, modo x16) |
| PCIe para APU Ryzen | 1 x PCIe 3.0 x16 (PCIE1, modo x16) |
| M.2 (WiFi) | 1 x M.2 vertical (Key E) con módulo 802.11ac incluido (E/S trasera) |
Conectores internos
- 1 x cabecera LED RGB
- 1 x cabecera LED direccionable
- 1 x ventilador de CPU (4 pines)
- 2 x ventiladores de chasis/bomba de agua (4 pines, ventilador inteligente)
- 1 x alimentación ATX de 24 pines
- 1 x alimentación de 12 V de 8 pines
- 1 x audio del panel frontal
- 1 x cabecera USB 2.0 (2 puertos, protección ESD)
- 1 x cabecera USB 3.2 Gen1 (2 puertos, protección ESD)

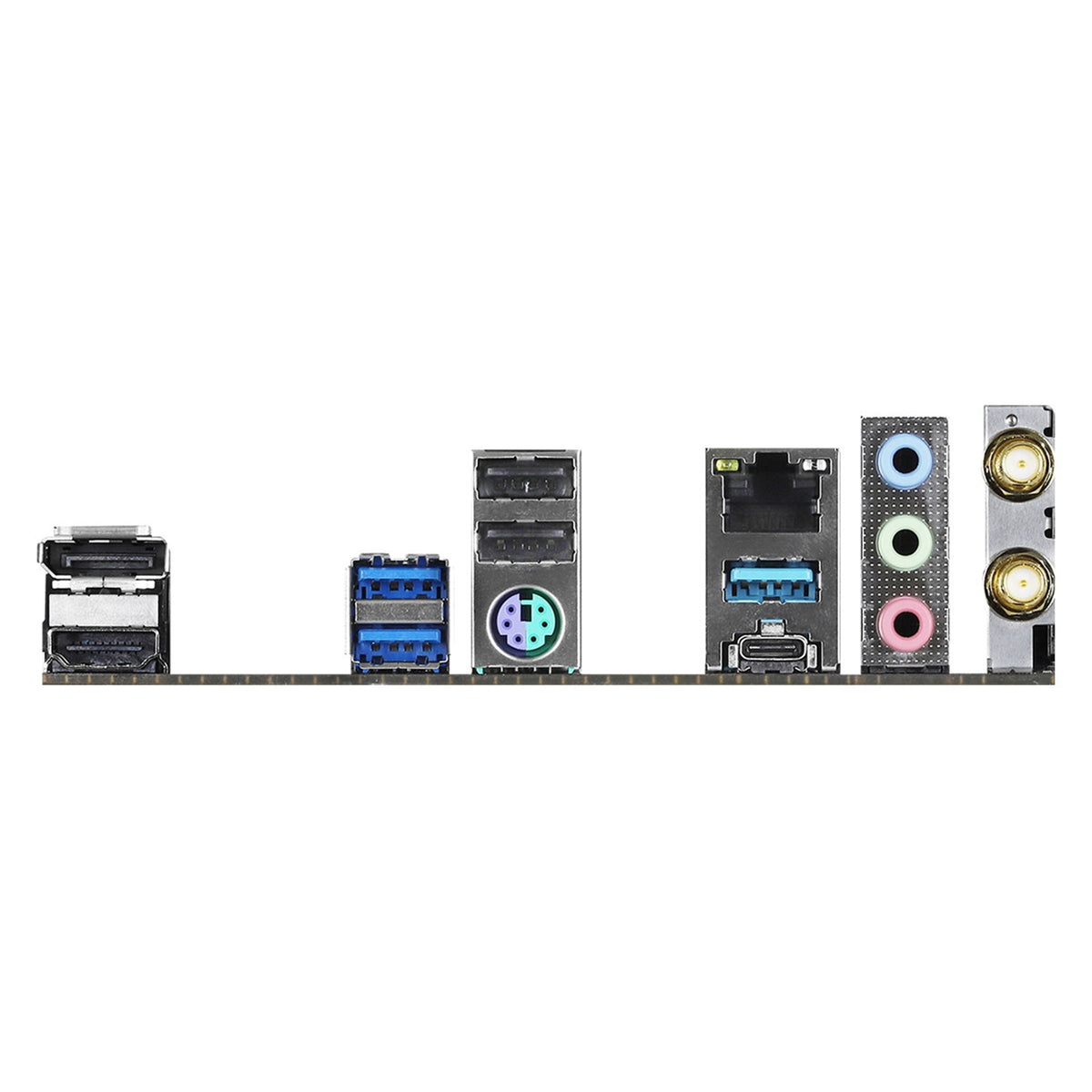

Panel de E/S trasero
- 2 x puertos de antena
- 1 x puerto PS/2 para ratón/teclado
- 1 x puerto HDMI
- 1 x DisplayPort 1.4
- 2 x USB 2.0 (protección ESD)
- 3 x USB 3.2 Gen1 Tipo-A (protección ESD)
- 1 x USB 3.2 Gen1 Tipo-C (protección ESD)
- 1 x RJ-45 LAN (con ACT/LINK y LEDs de velocidad)
- Tomas de audio HD: entrada de línea / altavoz frontal / micrófono
Software y utilidades
- Utilidad ASRock Motherboard (A-Tuning)
- ASRock Polychrome SYNC
- ASRock XFast LAN
- ASRock Full HD UEFI
- ASRock Instant Flash
CD de soporte
- Controladores y utilidades
- Software antivirus (versión de prueba)
- Navegador y barra de herramientas Google Chrome
Accesorios incluidos
- Guía de instalación rápida
- CD de soporte
- Placa de E/S
- 2 x cables de datos SATA
- 2 x antenas ASRock WiFi 2.4/5 GHz
Monitorización de hardware
- Detección de temperatura: CPU, ventiladores de chasis/bomba de agua
- Tacómetro del ventilador: CPU, ventiladores de chasis/bomba de agua
- Ventilador silencioso (velocidad automática del ventilador por temperatura de la CPU)
- Control de velocidad múltiple del ventilador: CPU, ventiladores de chasis/bomba de agua
- Monitorización de voltaje: +12V, +5V, +3.3V, Vcore de la CPU
Sistema operativo y certificación
- Soporte de SO: Microsoft Windows 10 de 64 bits
- Certificaciones: FCC, CE, compatible con ErP/EuP (se requiere fuente de alimentación compatible con ErP/EuP)
