Placa base ASRock B450M-HDV R4.0 Super Alloy AMD AM4, Micro-ATX, 2 ranuras DDR4, 1 ranura M.2, LAN GbE, 1 puerto D-Sub / 1 puerto DVI-D / 1 puerto HDMI

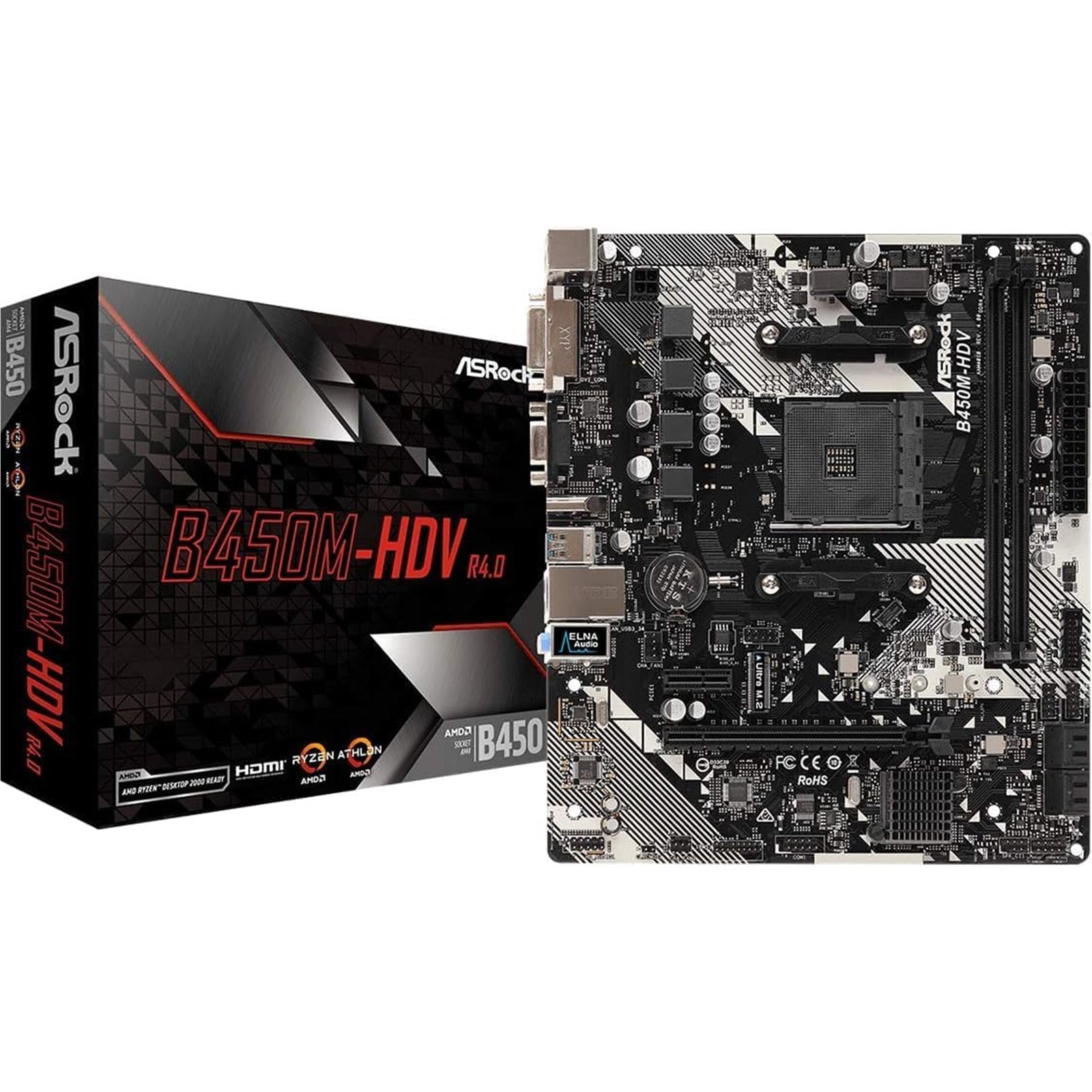

Placa base Micro ATX ASRock B450M-HDV R4.0

La ASRock B450M-HDV R4.0 es una placa base Micro ATX diseñada para procesadores AMD AM4, que ofrece una base sólida para equipos de escritorio modernos con conectividad versátil, soporte multi-pantalla y amplias opciones de almacenamiento.

Características principales

• Compatible con procesadores de escritorio AMD AM4 Socket Ryzen™ serie 2000, 3000, 4000 G-Series, 5000 y 5000 G-Series
• 2 ranuras DIMM DDR4, soporta hasta DDR4 3200+(OC)*
• 1 ranura PCIe 3.0 x16, 1 ranura PCIe 2.0 x1
• Salidas gráficas: HDMI, DVI-D, D-Sub
• Audio HD 7.1 CH (Códec de audio Realtek ALC887/897)
• 4 puertos SATA3
• 1 Ultra M.2 (PCIe Gen3x4 y SATA3)*
• 6 puertos USB 3.1 Gen1 (2 frontales, 4 traseros)
• LAN Gigabit Realtek
• *El soporte real puede variar según la CPU

Especificaciones

Características únicas

• ASRock Super Alloy
• PCB de fibra de vidrio de alta densidad
• PCB Sapphire Black
• ASRock Ultra M.2 (PCIe Gen3 x4 y SATA3)
• ASRock Full Spike Protection (para todos los puertos USB, Audio, LAN)
• ASRock Live Update y APP Shop

CPU

Chipset

• AMD Promontory B450

Memoria

Soporte de memoria por serie de CPU (ECC y no-ECC, sin búfer a menos que se indique):

• CPUs AMD Ryzen series (Vermeer): DDR4 3200 / 2933 / 2667 / 2400 / 2133
• CPUs AMD Ryzen series (Matisse): DDR4 3200 / 2933 / 2667 / 2400 / 2133
• APUs AMD Ryzen series (Cezanne): DDR4 3200 / 2933 / 2667 / 2400 / 2133
• APUs AMD Ryzen series (Renoir): DDR4 3200 / 2933 / 2667 / 2400 / 2133
• CPUs AMD Ryzen series (Pinnacle Ridge): DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133
• CPUs AMD Ryzen series (Picasso): DDR4 2933 / 2667 / 2400 / 2133 no-ECC
• CPUs AMD Ryzen series (Summit Ridge): DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133
• CPUs AMD Ryzen series (Raven Ridge): DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 no-ECC

* Para APUs de la serie Ryzen (Picasso, Cezanne, Renoir y Raven Ridge), ECC solo es compatible con CPUs PRO.
** Debido a las limitaciones del sistema operativo, en Windows® 32-bit, la memoria utilizable puede ser inferior a 4GB. No existe tal limitación en Windows® 64-bit con una CPU de 64-bit.

SR: DIMM de rango simple (1Rx4 o 1Rx8)
DR: DIMM de rango doble (2Rx4 o 2Rx8)

BIOS

• BIOS UEFI legal AMI de 128 Mb con soporte GUI
• Soporta "Plug and Play"
• Eventos de activación compatibles con ACPI 5.1
• Soporta configuración sin jumpers
• Soporte SMBIOS 2.3
• Multi-ajuste de voltaje DRAM

Gráficos

Resoluciones máximas:

• HDMI: hasta 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
• DVI-D: hasta 1920x1200 @ 60Hz
• D-Sub: hasta 2048x1536 @ 60Hz

Características HDMI:

• Auto Lip Sync, Deep Color (12bpc), xvYCC, HBR (High Bit Rate Audio)*
• HDCP 1.4 con puertos DVI-D y HDMI
• Soporta reproducción 4K Ultra HD (UHD) con puerto HDMI

* Requiere monitor HDMI compatible.
* El soporte real puede variar según la CPU.
** La memoria compartida máxima de 16 GB requiere 32 GB de memoria del sistema instalada.

Audio

• Audio HD 7.1 CH (Códec de audio Realtek ALC887/897)
• Soporta protección contra sobretensiones

LAN

Ranuras de expansión

• CPUs de la serie AMD Ryzen (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge, Pinnacle Ridge):
• 1 ranura PCI Express 3.0 x16 (PCIE2: modo x16)*
• CPUs de la serie AMD Ryzen (Picasso, Raven Ridge):
• 1 ranura PCI Express 3.0 x16 (PCIE2: modo x8)*
• CPUs de la serie AMD Athlon:
• 1 ranura PCI Express 3.0 x16 (PCIE2: modo x4)*
• 1 ranura PCI Express 2.0 x1*
• Soporta SSD NVMe como discos de arranque

Almacenamiento

• M.2 PCIe hasta Gen3 x4 (32 Gb/s) con Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge
• M.2 PCIe hasta Gen3 x2 (16 Gb/s) con APU de la serie Athlon**
• Soporta SSD NVMe como discos de arranque
• Soporta ASRock U.2 Kit

Conectores internos

• 1 cabezal para puerto COM
• 1 cabezal TPM
• 1 cabezal para intrusión en el chasis y altavoz
• 1 conector para ventilador de CPU (4 pines)*
• 2 conectores para ventiladores de chasis (1 x 3 pines, 1 x 4 pines)**
• 1 conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 12 V de 4 pines
• 1 conector de audio para el panel frontal
• 2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0, protección ESD)
• 1 cabezal USB 3.1 Gen1 (compatible con 2 puertos USB 3.1 Gen1, protección ESD)

* El conector del ventilador de la CPU soporta hasta 1A (12W).
** Los conectores del ventilador del chasis soportan hasta 1A (12W).

Panel trasero de E/S

• 1 puerto PS/2 para ratón/teclado
• 1 puerto D-Sub
• 1 puerto DVI-D
• 1 puerto HDMI
• 2 puertos USB 2.0 (protección ESD)
• 4 puertos USB 3.1 Gen1 (protección ESD)
• 1 puerto LAN RJ-45 con LED (ACT/LINK, SPEED)
• Conectores de audio HD: Entrada de línea / Altavoz frontal / Micrófono

Software y UEFI

Software:

• ASRock A-Tuning

UEFI:

• ASRock Full HD UEFI
• ASRock Instant Flash
• ASRock Easy RAID Installer

* Las utilidades se pueden descargar desde ASRock Live Update y APP Shop.

CD de soporte:

• Controladores, utilidades, software antivirus (versión de prueba), navegador y barra de herramientas de Google Chrome

Accesorios

• Escudo de E/S
• 2 cables de datos SATA
• 1 tornillo para socket M.2

Monitorización de hardware

• Detección de temperatura de CPU/Chasis
• Tacómetro de ventilador de CPU/Chasis
• Ventilador de CPU/Chasis silencioso
• Control de velocidad múltiple del ventilador de CPU/Chasis
• Detección de CAJA ABIERTA
• Monitorización de voltaje: +12V, +5V, +3.3V, Vcore

Factor de forma

• Factor de forma Micro ATX: 9.0 in x 7.9 in (23.0 cm x 20.1 cm)
• Diseño de condensadores sólidos

Soporte del sistema operativo

• Microsoft Windows® 10 de 64 bits
• Microsoft Windows® 11 de 64 bits**

** Summit Ridge no soporta oficialmente Windows® 11.

Certificaciones

• FCC
• CE
• Preparado para ErP/EuP (requiere fuente de alimentación compatible con ErP/EuP)
