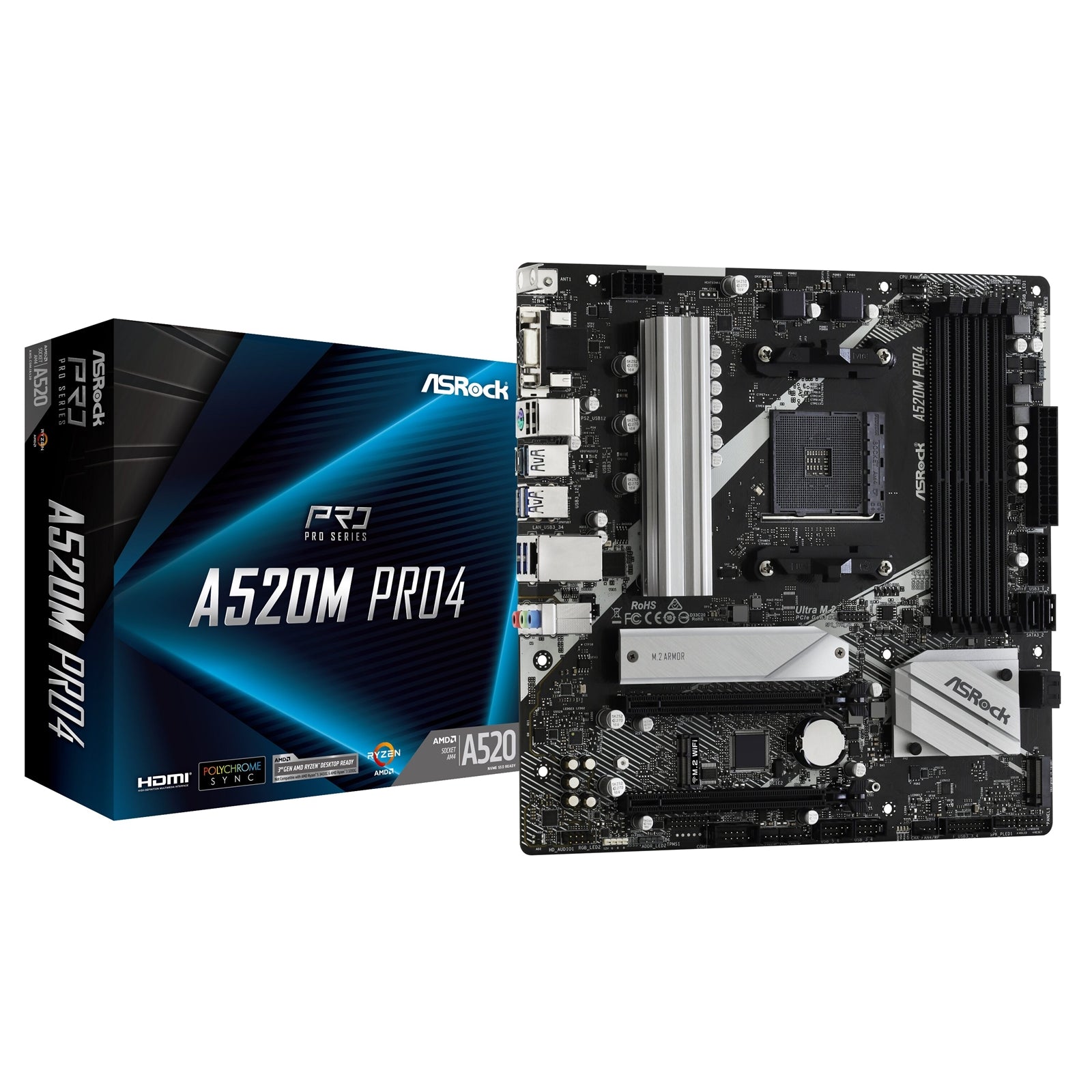

Placa base ASRock A520M PRO4 Super Alloy para socket AMD AM4, Micro-ATX, 4 ranuras DDR4, 1 zócalo M.2, LAN GbE, 1 puerto D-Sub / 1 DisplayPort / 1 HDMI

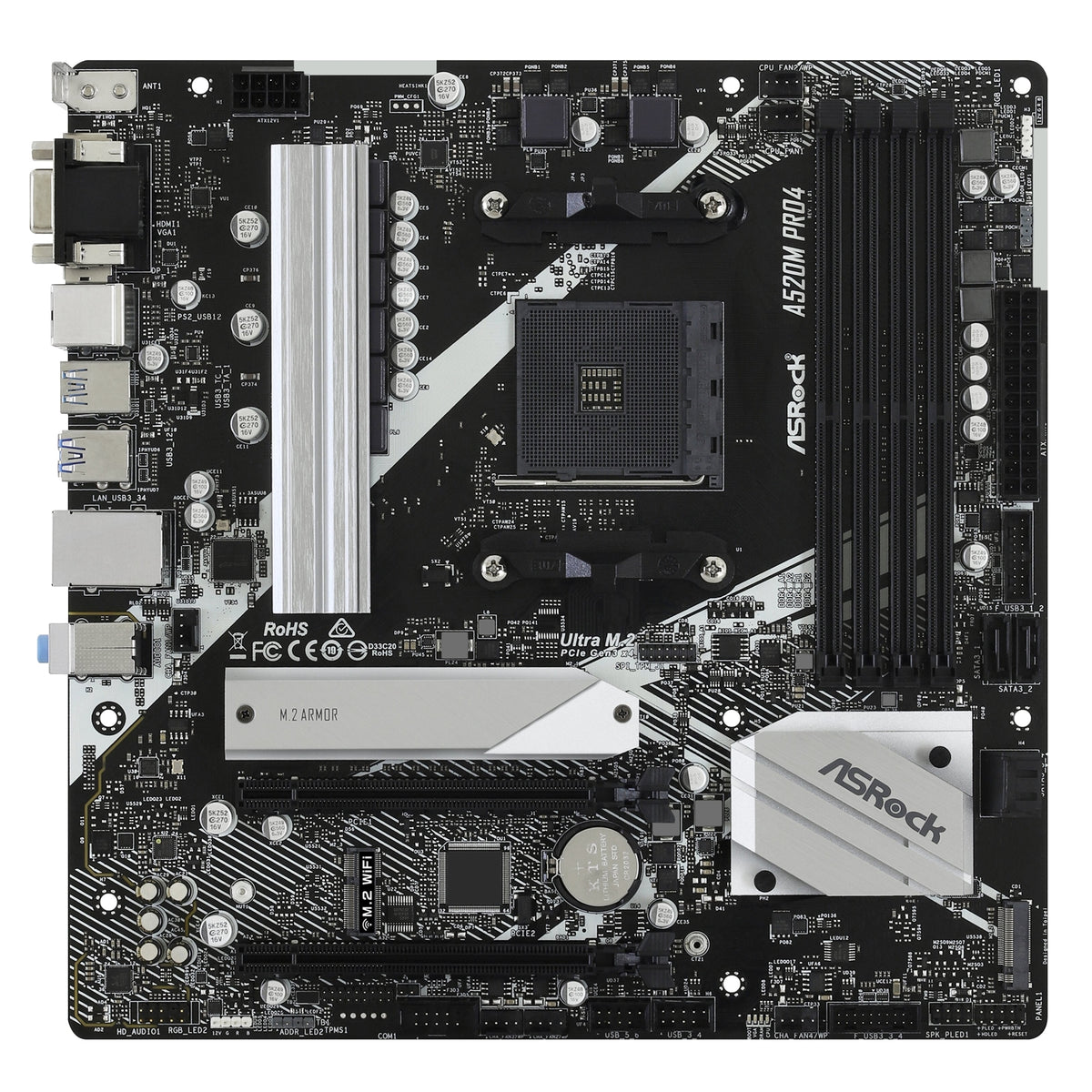

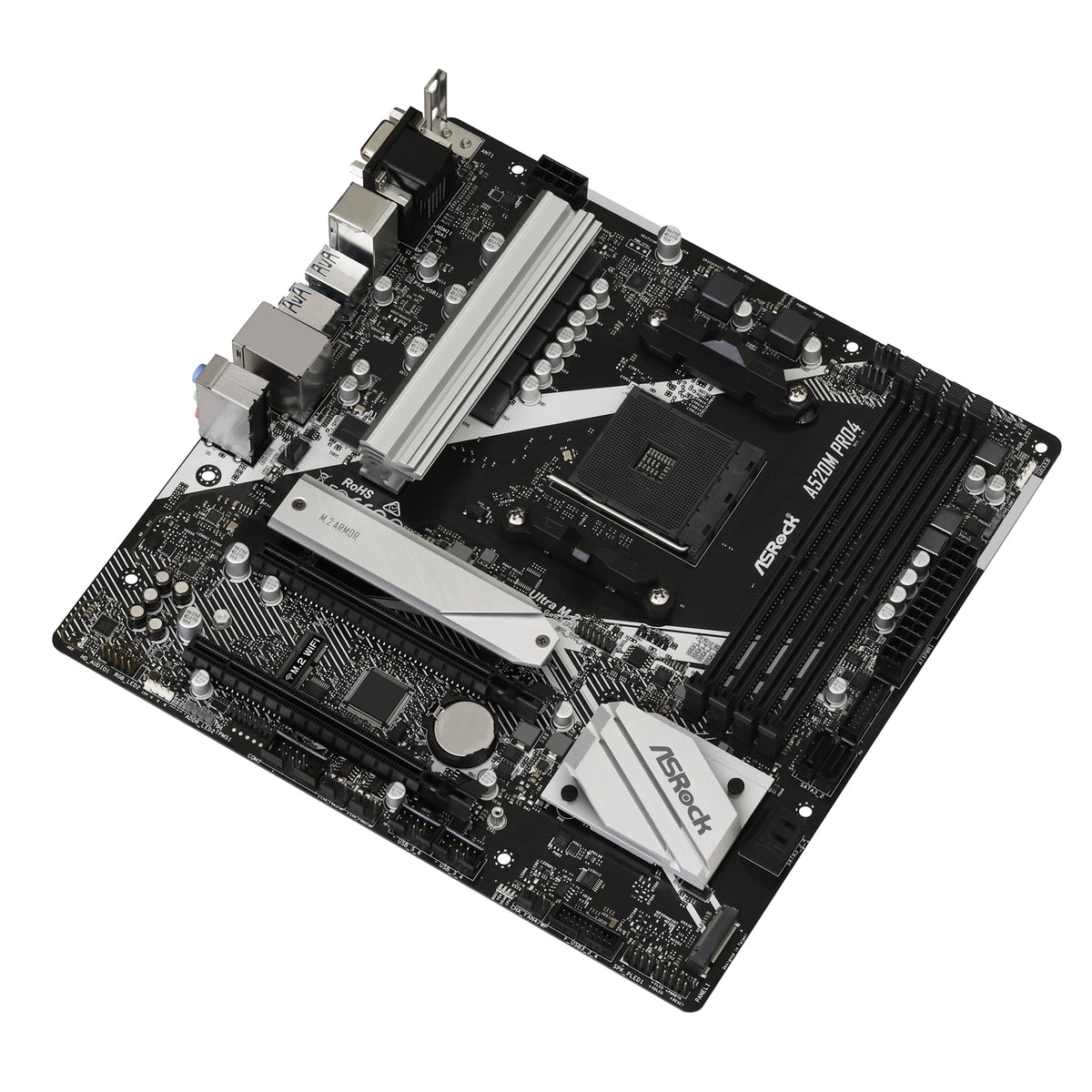

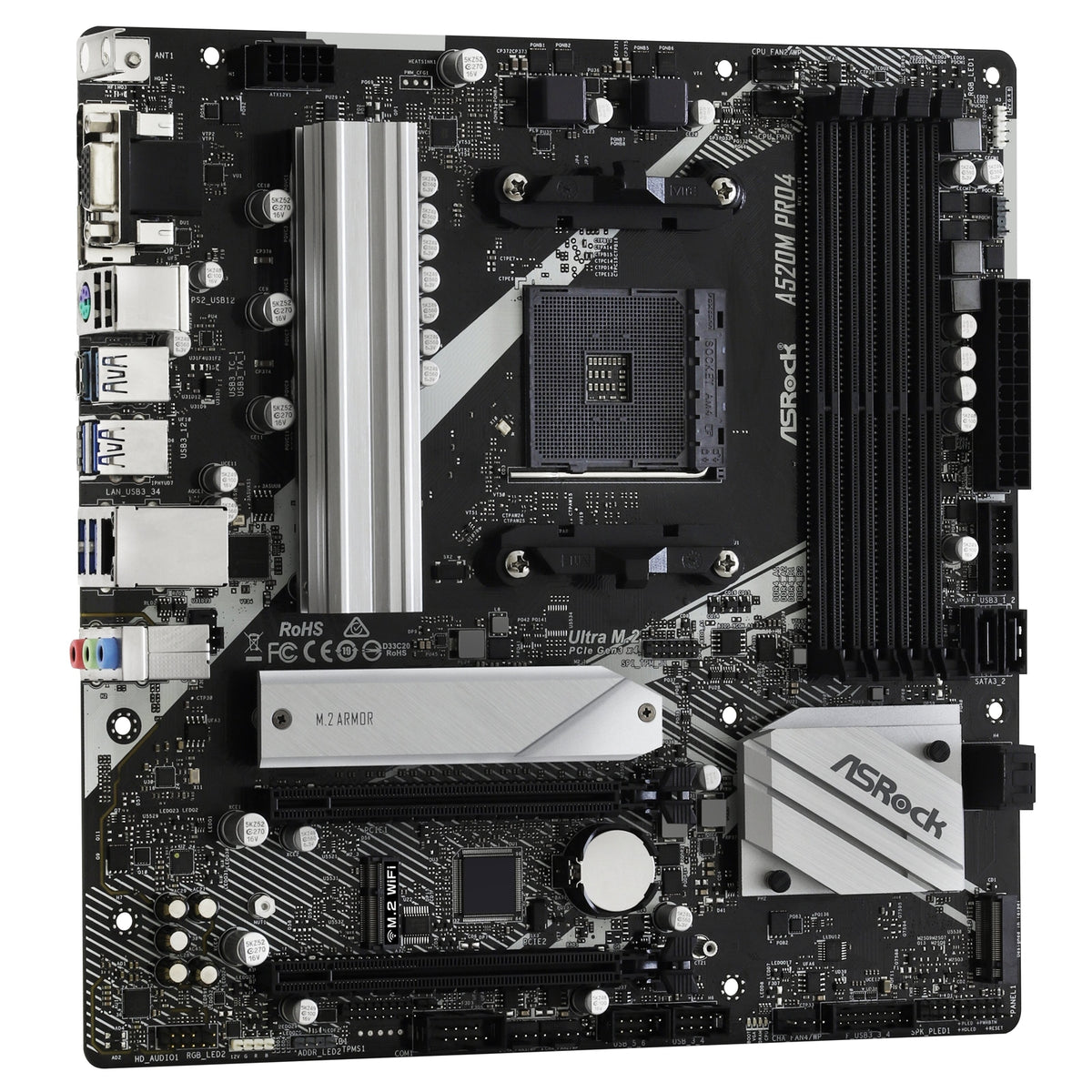

Placa base Micro ATX ASRock A520M PRO4

La ASRock A520M PRO4 es una placa base Micro ATX diseñada para procesadores de escritorio AMD Ryzen con socket AM4, que ofrece una entrega de energía robusta, conectividad avanzada y opciones de ajuste completas.

Características principales

• ASRock Super Alloy
• Estrangulador de potencia Premium 50A
• PCB Negro Zafiro
• PCB de fibra de vidrio de alta densidad

• PCB de cobre de 2oz

• Mejoras de almacenamiento y refrigeración

• Disipador de calor M.2 de cobertura total ASRock

• ASRock Ultra M.2 (PCIe Gen3 x4)

• Protección y comodidad

• Comprobador de estado POST de ASRock (PSC)
• Protección completa contra picos de ASRock (para todos los puertos USB, audio y LAN)
• Actualización en vivo y tienda de aplicaciones de ASRock

Compatibilidad con CPU

• Compatible con procesadores de escritorio AMD AM4 Socket Ryzen de las series 3000, 3000 G, 4000 G, 5000 y 5000 G*
• Diseño Digi Power
• Diseño de 8 fases de alimentación

Chipset

• AMD A520

Memoria

• Tecnología de memoria DDR4 de doble canal
• 4 ranuras DDR4 DIMM
• Capacidad máxima de memoria del sistema: 128 GB**
• Admite módulos de memoria Extreme Memory Profile (XMP)
• Contacto de oro de 15 µ en las ranuras DIMM

Memoria compatible por tipo de CPU
- CPUs AMD Ryzen series (Vermeer)*
- DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133
- Memoria ECC y no ECC, sin búfer

• CPUs AMD Ryzen series (Matisse)
• DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133

• Memoria ECC y no ECC, sin búfer

• APUs AMD Ryzen series (Cezanne)

• DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133

• Memoria ECC y no ECC, sin búfer

• APUs AMD Ryzen series (Renoir)

• DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133
• Memoria ECC y no ECC, sin búfer

BIOS

• BIOS legal AMI UEFI de 128 Mb con soporte GUI
• Admite "Plug and Play"
• Eventos de activación compatibles con ACPI 5.1
• Admite jumperfree
• Compatible con SMBIOS 2.3
• Ajuste múltiple de voltaje de CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB

Gráficos integrados

(Compatible con APU de la serie Ryzen*)

• Gráficos AMD Radeon Vega Series integrados
• DirectX 12, Pixel Shader 5.0
• Memoria compartida predeterminada: 2 GB
• Memoria compartida máxima: hasta 16 GB**

Salidas de pantalla

• 1 x D-Sub
• 1 x HDMI
• 1 x DisplayPort 1.4

Soporte de pantalla

• Soporte para triple monitor
• HDMI 2.1: resolución máxima de hasta 4K x 2K (4096 x 2160) @ 60Hz
• DisplayPort 1.4: resolución máxima de hasta 5K (5120 x 2880) @ 120Hz
• D-Sub: resolución máxima de hasta 1920 x 1200 @ 60Hz

Características de HDMI 2.1

• Sincronización labial automática, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) (requiere monitor HDMI compatible)
• HDR (alto rango dinámico)
• HDCP 2.3 (también compatible con DisplayPort 1.4)
• Reproducción 4K Ultra HD (UHD) (HDMI 2.1 y DisplayPort 1.4)
• Admite Microsoft PlayReady

Audio

• Audio HD de 7.1 canales con protección de contenido (códec de audio Realtek ALC1220/ALC1200)
• Soporte de audio Blu-ray premium
• Protección contra sobretensiones
• Blindaje de aislamiento de PCB
• Capas de PCB individuales para canal de audio R/L
• Audio Nahimic

LAN

• PCIe x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111H
• Soporte Wake-On-LAN
• Protección contra rayos/ESD
• Ethernet de eficiencia energética 802.3az
• Soporte PXE

LAN inalámbrica

• N/A

Ranuras de expansión

• 2 ranuras PCI Express 3.0 x16
• PCIE1: modo x16
• PCIE2: modo x2*
• 1 zócalo M.2 (clave E), compatible con módulo WiFi PCIe WiFi/BT tipo 2230

Almacenamiento

• 4 conectores SATA3 de 6,0 Gb/s

• Compatible con RAID 0, RAID 1, RAID 10, NCQ, AHCI y Hot Plug*

• 1 zócalo Ultra M.2 (M2_1)

• Admite módulo M.2 PCI Express tipo M Key 2280 de hasta Gen3 x4 (32 Gb/s)**

• 1 zócalo M.2 (M2_2)

• Admite módulo M.2 SATA3 de 6,0 Gb/s tipo M Key 2280
• Admite módulo M.2 PCI Express de hasta Gen3 x2 (16 Gb/s)

Conectores internos

• 1 cabezal de puerto COM
• 1 cabezal SPI TPM
• 1 cabezal de LED de encendido y altavoz
• 2 cabezales de LED RGB*
• 2 cabezales de LED direccionables**
• 1 conector de ventilador de CPU (4 pines)***
• 1 conector de ventilador de CPU/bomba de agua (4 pines) (control inteligente de velocidad del ventilador)
• 4 conectores de ventilador de chasis/bomba de agua (4 pines) (control inteligente de velocidad del ventilador)****
• 1 conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 12V de 8 pines
• 1 conector de audio del panel frontal
• 2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0, con protección ESD)
• 2 cabezales USB 3.2 Gen1 (compatibles con 4 puertos USB 3.2 Gen1, con protección ESD)

Notas sobre la alimentación de LED/ventilador

• Cabezales de LED RGB: total hasta 12V/3A, tira de LED de 36W*
• Cabezales de LED direccionables: total hasta 5V/3A, tira de LED de 15W**
• Conector de ventilador de CPU: admite una potencia de ventilador de hasta 1A (12W)***
• Conectores de ventilador de chasis/bomba de agua: admiten ventilador de refrigerador de agua de hasta 2A (24W)****
• CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP y CHA_FAN4/WP pueden detectar automáticamente ventiladores de 3 o 4 pines

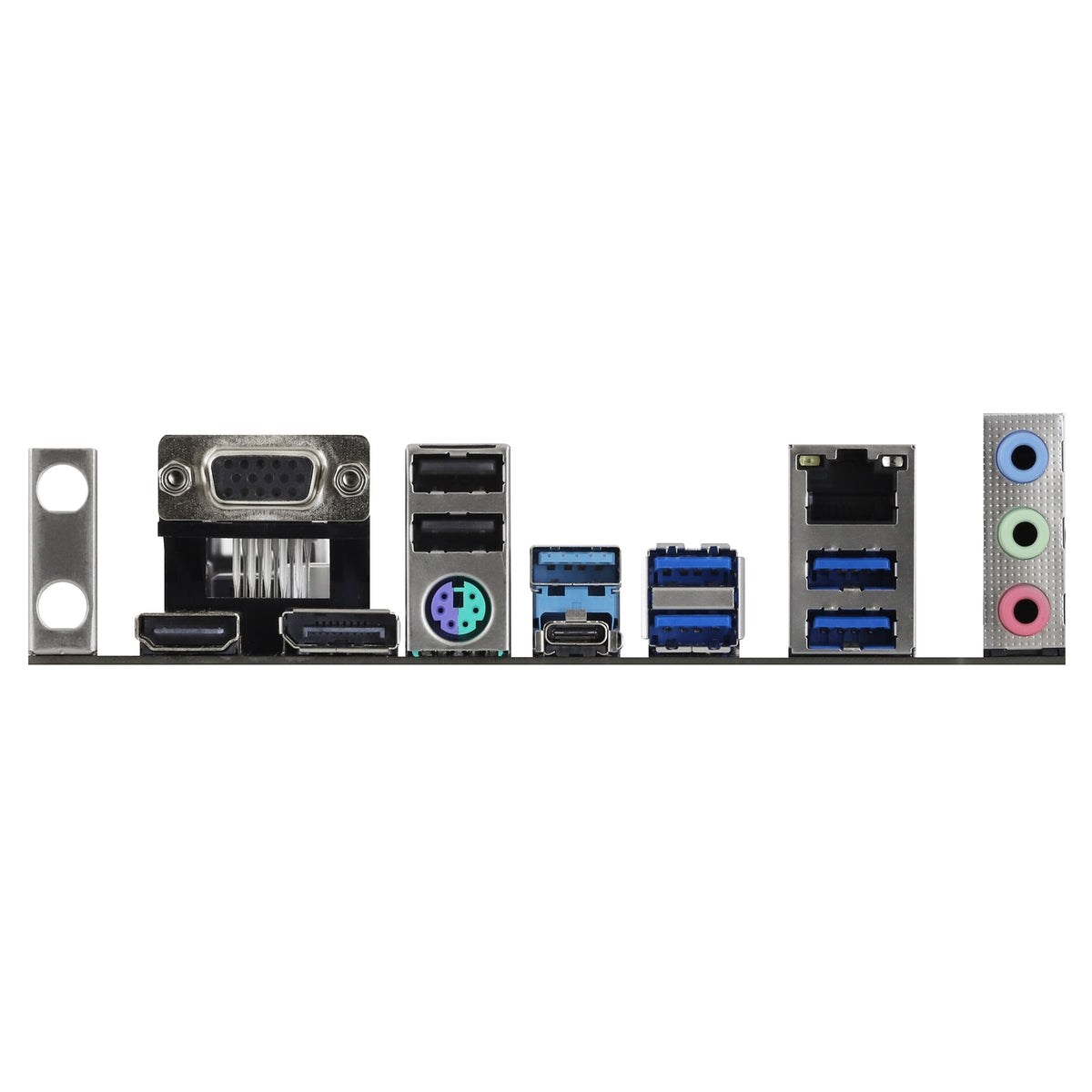

E/S del panel trasero

• Soporte de antena
• 1 puerto PS/2 para ratón/teclado
• 1 puerto D-Sub
• 1 puerto HDMI
• 1 DisplayPort 1.4
• 1 puerto USB 3.2 Gen1 tipo A (protección ESD)
• 4 puertos USB 3.2 Gen1 tipo A (concentrador ASMedia ASM1074, protección ESD)
• 1 puerto USB 3.2 Gen1 tipo C (protección ESD)
• 2 puertos USB 2.0 (protección ESD)
• 1 puerto LAN RJ-45 con LED (LED ACT/LINK y LED SPEED)
• Conectores de audio HD: entrada de línea / altavoz frontal / micrófono

Software y UEFI

Software

• Utilidad de placa base ASRock (A-Tuning)
• ASRock Polychrome SYNC

UEFI

• ASRock Full HD UEFI
• ASRock Instant Flash

Accesorios

• Escudo de E/S
• 2 cables de datos SATA
• 2 tornillos para zócalos M.2

Factor de forma y diseño

• Factor de forma Micro ATX: 24,4 cm x 24,4 cm (9,6 x 9,6 pulgadas)
• Diseño de condensador sólido
• PCB de cobre de 2 oz

Compatibilidad con sistemas operativos

• Microsoft Windows 10 de 64 bits
• Microsoft Windows 11 de 64 bits

Certificaciones

• FCC
• CE
• Preparado para ErP/EuP (requiere fuente de alimentación preparada para ErP/EuP)
